الأحمال في دوائر التيار المتردد Alternatin

الأحمال في دوائر التيار المتردد Alternatin

تقسم الاحمال في دوائر التيار المتردد على ثلاثة انواع الاحمال المادية Active Resistance والاحمال الحثية Inductive Resistance والحمل السعوي Capacitive Resistance حيث تختلف العلاقة بين الجهد والتيار باختلاف نوع الحمل.

اولا: الاحمال المادية (المقاومة الفعالة R):

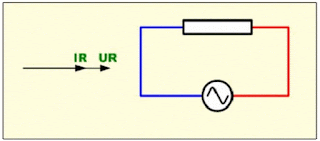

الحمل المادي الفعال هو الذي يسبب ازاحة طورية بين الجهد والتيار ويكون متجها الجهد والتيار منطبقين كما هو موضح في الشكل التالي، أي ان الزاوية بينهما تساوي صفرا وبالتالي فإن معامل القدرة يساوي واحداً (COS  =1) مثل مقاومات التسخين ومصابيح الاضاءة.
الاحمال المادية - موسوعة الكهرباء والتحكم

ثانيا : الاحمال الحثية (المفاعلىة الحثية XL) :

في دائرة التيار المتردد التي تحتوي على حمل حثي (ملف) فإن ناتج قسمة الجهد على التيار يطعي المفاعلة الحيثة (XL) حيث يتقدم الجهد على التيار وتكون متجهة الجهد متقدمة على متجهة التيار بزاوية 90 درجة كما هو موضح في الشكل التالي . وبالتالي فإن معامل القدرة (تاخر COS = 0). مثل المحركات الحثية.
الاحمال الحثية - موسوعة الكهرباء والتحكم

ثالثا : الحمل السعوي (المفاعلة السعوية XC)

في دوائر التيار المتردد التي تحتوي على حمل سعوي (مكثف× فإن ناتج قسمة الجهج على التيار يعطي المفاعلى السعوية (XC) بحيث يتقدم التيار على الجهد وتكون متجهة التيار متقدمة على متجهة الجهد بزاوية 90 درجة كما هو موضح بالشكل التالي:
الحمل السعوي - موسوعة الكهرباء والتحكم
